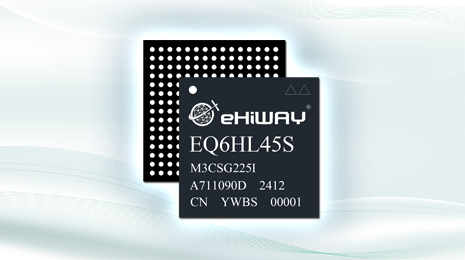

EQ6HL45S-M3CSG225混合信号处理微系统，以FPGA为控制核心，融合单通道高性能ADC、高速DAC、配置存储器单元、数据存储器单元、RS422接口单元等功能单元，为模拟信号采集、数字信号处理、逻辑控制等应用提供微型化硬件平台。
| FPGA | ■ 有效门容量425万门 ■ 最大可提供86个可编程用户IO ■ 高速时钟管理功能 ■ 高级DSP Slice |
|---|---|
| Flash | ■ SPI FLASH存储单元 ■ 容量64Mbit |
| ADC | ■ 单通道 ■ 模拟信号输入范围1Vp-p~2Vp-p ■ 最高更新频率80MSPS ■ 转换精度14位 |
| DAC | ■ 单通道 ■ 差分电流输出2mA到20mA ■ 最高更新频率125MSPS ■ 转换精度14位 |
| RS422 | ■ 单通道 ■ 数据速率:最大5Mbps ■ 低功耗:接收模式 300μA(5V) ■ 静电保护(ESD):Z/Y、A/B 端 ±15kV(HBM) |
| 工作温度 | ■-40℃~100℃ |
| 封装形式 | ■ CSG225 |
| 封装尺寸 | ■ 13mm×13mm |
