国产风扇控制板主要用于控制风扇的转速，以满足不同的冷却需求，使设备能够在特定温度范围内保持稳定运行。

国产风扇控制板硬件包括FPGA处理单元、风扇信号接口单元和传感器接口单元。

FPGA处理单元，选用中科亿海微EQ6HL9S-LGA52I型FPGA作为主控芯片，封装尺寸5mm×6.6mm。主要完成风扇控制算法、与外部通信、参数存储控制和传感器信号检测功能。

风扇信号接口单元，与风扇接口为PWM和TACH信号。用于控制风扇的转速以及检测风扇当前转速，形成闭环控制；同时完成3.3V和5V电平信号的转换。

传感器接口单元，传感器预留两路IIC接口对外，实现传感器的接入和信号检测。

国产风扇控制板支持12V/48V两种类型的风扇，驱动电流最大为4.2A电流，驱动能力强。板子体积小巧，尺寸61.5mm×74mm。

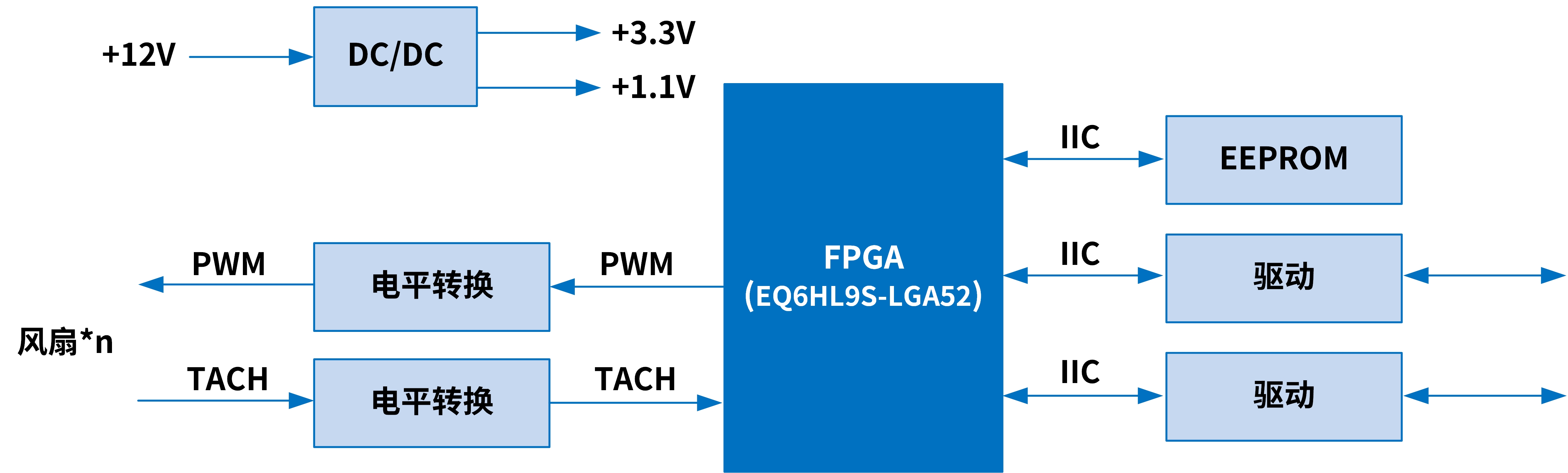

图 国产风扇控制板原理框图

■ 工业自动化：工业生产中，一些设备需要通过风扇进行散热或冷却。风扇控制板可以用于监测和控制风扇的运行状态，确保设备的温度和工作环境的稳定。

■ 定制一体化设备：风扇控制板可以用于控制设备散热风扇的转速，以确保设备的温度保持在安全范围内。通过调节风扇的转速，可以提高散热效果，保护设备硬件。

■ 空调系统：风扇控制板在空调系统中也有重要的应用。它可以用于控制空调中的风扇转速，以调节空气流通和温度分布，提高空调系统的效果和舒适性。

风扇控制板在其他很多领域也有广泛应用，包括电子设备散热、电子设备降噪、温室和农业、医疗设备、车辆散热和LED照明等。它在这些场合中起着重要的作用，保证设备的正常运行和稳定性。
