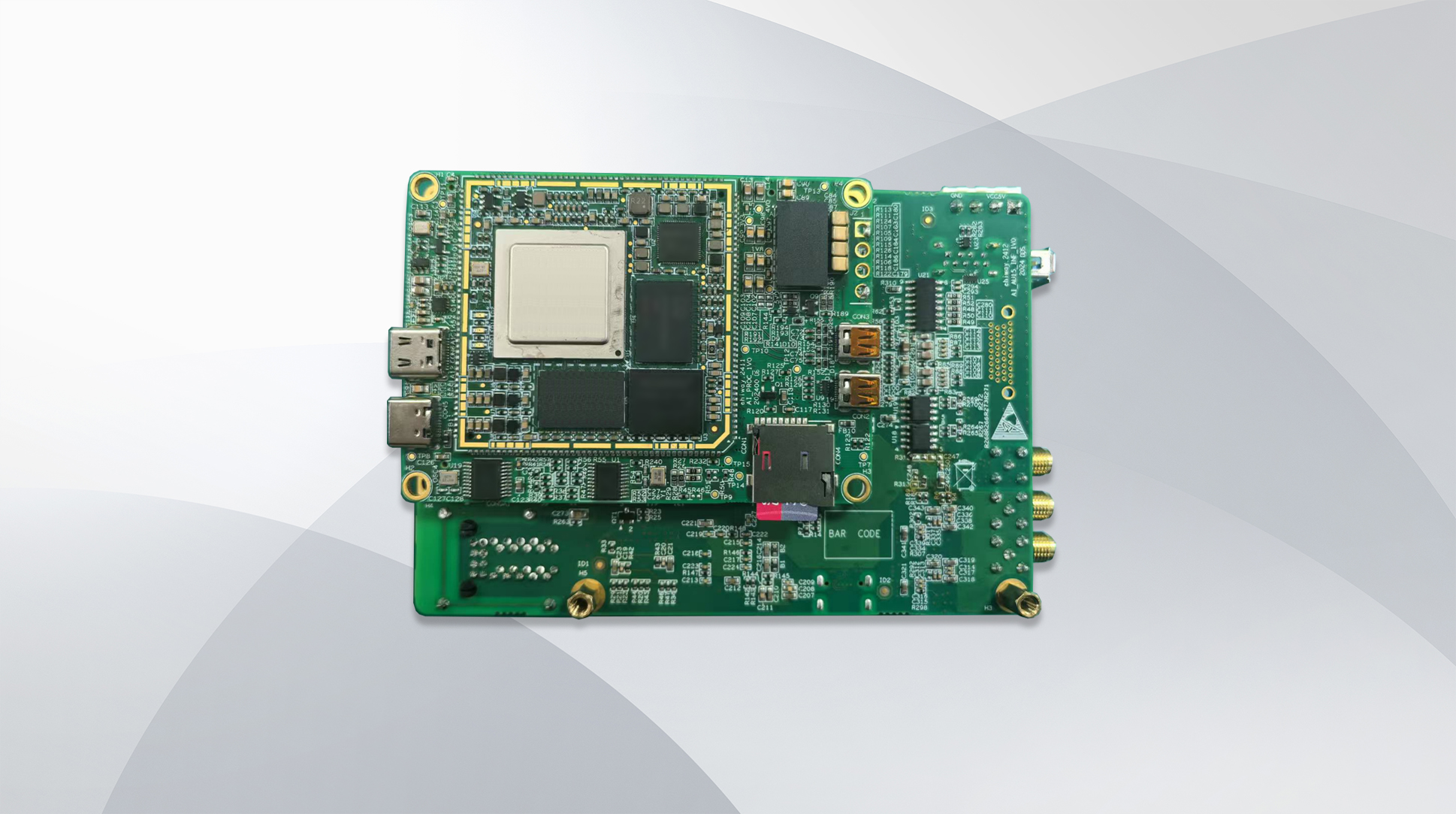

基于FPGA+SoC架构的通用AI图像推理模组，主要用于对图像的采集、智能推理和目标识别，由接口板和处理板两部分组成。

接口板集成了FPGA处理单元、串口通信单元和图像接口单元，主要负责图像预处理算法功能和接口转换。处理板集成了SoC核心板和图像接口模块，主要负责目标识别和目标跟踪算法功能。接口板和处理板之间通过PCIE传输图像数据，UART通信。

图 方案架构图

■ FPGA+SoC框架实现6TOPS算力，搭载三核NPU，支持YOLO系列CNN算法，实现端侧目标识别和跟踪；

■ 整体功耗（识别跟踪+压缩）≤14w，链路延时≤20ms；

内存≥8G，存储卡≥128G；

■ 支持USB UVC、MIPI、以太网、HDMI、SDI、cameralink及其组合的接口相机输入输出，基本覆盖所有相机接口形式；

■ 支持RS422/RS485等串行接口数据通信；

■ 支持网口，支持外同步接口；

■ 支持1080p、2K×2K、4K×4K等主流图像分辨率，支持分辨率配置及定制分辨率；

■ 支持图像缩放、格式转换、图像增强等图像预处理，支持H264压缩和网络推流功能。

■ 提供操作系统、编译器、优化器及OpenCV、IDE开发环境，提供图像通道驱动软件，SoC驱动软件，提供SDK接口，可根据要求定制开发预处理算法。
