1、中科亿海微嵌入式可编程电路IP核

中科亿海微具有国内顶级的研发团队和成熟的FAE队伍，在嵌入式可编程电路IP核和EDA软件领域具有10余年的自主全正向技术积累和丰富的应用支持经验。公司现有自主研制的成熟的基于国产40nm工艺制程的亿灵犀系列嵌入式可编程电路IP核，可按用户需求进行定制设计，满足SoC用户应用电路设计需求。

1.1  技术特点

嵌入式可编程电路IP核是嵌入在SoC芯片中支持硬件可重配置的IP核，可被许可使用，使用上与集成电路设计中使用的其他IP相似。

中科亿海微嵌入式可编程电路IP核，面向SoC集成，基于正向软硬件设计技术，自主研发可编程电路IP核评估软件，可以针对用户需求快速定制设计各种可编程电路IP，并进行初步的设计评估。

嵌入式可编程电路IP核的六大优势如下图所示：

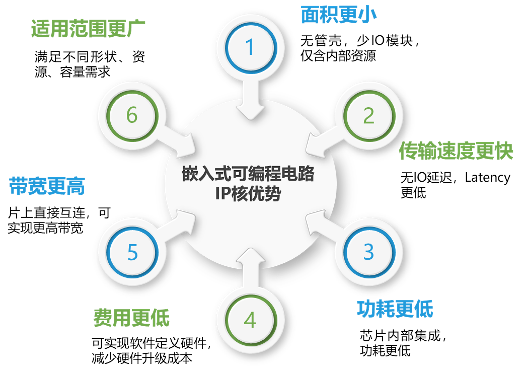

图1 嵌入式可编程电路IP核的六大优势

1.2  开发流程

中科亿海微嵌入式可编程电路IP核的开发流程如下图所示：

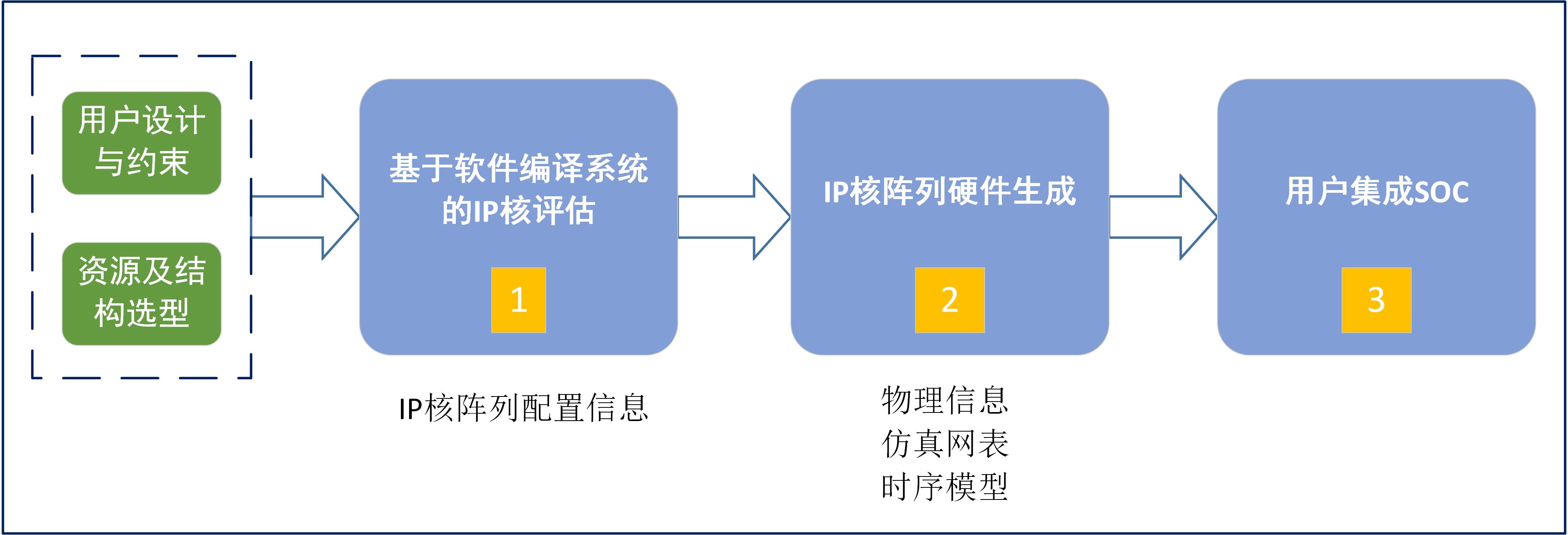

图2 中科亿海微嵌入式可编程电路IP核开发流程

用户综合考虑设计约束和资源结构，进行资源评估，生成IP核阵列配置信息，然后将阵列配置信息提交团队。由团队生成IP核硬件电路结构，并产生嵌入式可编程电路IP核的物理模型、功能模型和时序模型，以满足用户进行进一步的芯片集成设计。

1.3  评估软件

研发团队为用户提供配套的自主研发的IP核评估软件，便于用户进行芯片集成设计的前期评估工作。用户可以根据使用需求进行灵活便捷的定制化设计，自定义资源类型、数量、物理尺寸和形状。团队可根据用户评估确定后的结果，快速完成原理图网表生成，完成后端版图生成和拼接。

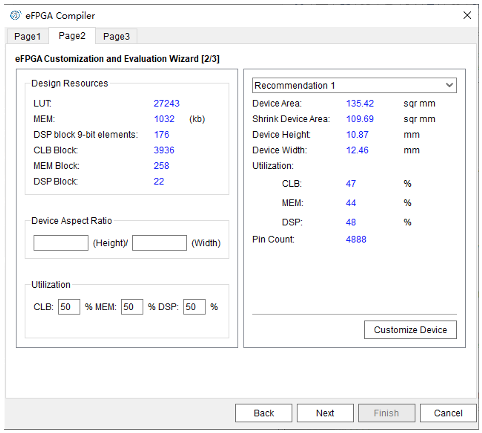

图3 中科亿海微嵌入式可编程电路IP核参数评估软件界面

图4 自定义嵌入式可编程电路IP核逻辑资源使用表

2、嵌入式可编程电路IP核与RISC-V结合的应用案例

具有硬件可重构特性的嵌入式可编程电路IP核与RISC-V用户自定义指令集特性相结合，可充分发挥软件可编程与硬件并行处理的双重优势，能够在特定领域、数据中心、人工智能、高速通信、安全加密等数据处理加速方面，为用户提供灵活完整的SOC芯片解决方案。

在我司已有的SoC解决方案中，嵌入式可编程电路IP核与RISC-V CPU相配合，可实现数据处理加速、灵活外设和IP桥接等功能，在成功流片后可实现硬件可重配置，增强了SoC灵活性。同时，也大大提高了系统整体性能、降低产品功耗、节约成本。

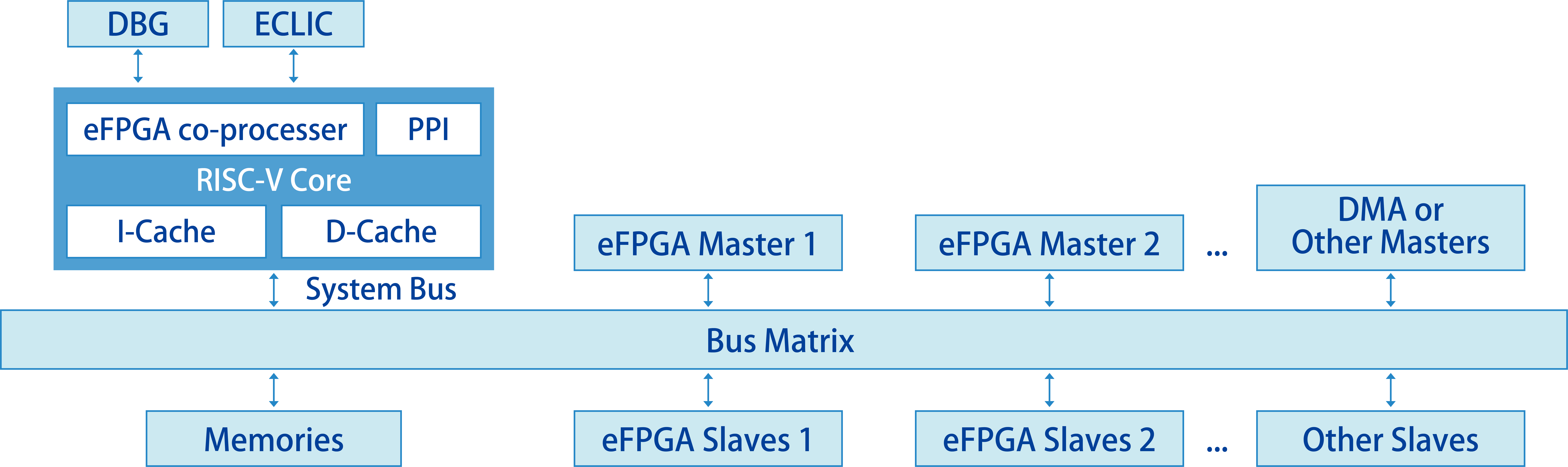

图5嵌入式可编程电路IP核与RISC-V结合的SoC解决方案

3、产品优势

• 中科亿海微是目前境内唯一一家提供国产先进工艺嵌入式可编程电路IP核，并已经成功提供SoC用户实现应用的团队。前期已经完成多次硅技术验证，功能、性能指标和稳定性均已达到了预期效果；

• 采用自主架构，从架构设计到IP交付，从集成实现到码流配置，均能实现自主控制，在保障稳定供货的同时，能满足系统级开发的最新需求，能支持不同工艺的自主实现；

• 基于嵌入式可编程电路IP核编译技术，完成了基于国产40nm工艺的不同规模（百万门、450万门和千万门）可编程逻辑芯片的设计、流片、封装和测试工作，可对标替换国外知名可编程逻辑芯片厂家S6系列同等资源及以下产品，可替换国外知名可编程逻辑芯片厂家IV系列产品和CPLD器件，为国产替代提供宽泛的选型空间和升级空间，用户具有备选方案，可降低器件选型风险，节省设计周期；

• 中科亿海微具有成熟的软硬件编译技术，确定应用需求规格条件后，产品交付周期短至2～3个月，具备成熟的FAE团队，能够满足SoC用户应用电路设计需求；

• 获得IP SOC China 2019年度唯一的“国产最具有潜力IP设计奖”；

• 获得“第十四届（2019年度）中国半导体创新产品和技术”奖。




4、开发板试用

中科亿海微6系芯片原位替换S6，扫描下方二维码可快速申领EQ6GL9、EQ6HL45、EQ6HL130 Demo板/开发板试用，体验我司的可编程逻辑芯片和EDA软件。

5、公司情况

中科亿海微电子科技有限公司，是中国科学院“可编程芯片与系统”研究领域的科研与产业化团队，按照国家创新驱动发展战略，发起成立的以“可编程逻辑芯片与可重构系统”为技术特色的高新技术企业。公司坚持全正向设计技术路线，研制具有高可靠性的嵌入式可编程IP核、可编程逻辑芯片和EDA软件，实现可编程逻辑芯片软硬件的全面自主研制，具有较完善的知识产权保护体系。
