多扇区随钻测量系统

随钻测井作为石油测井中的一种测井方式,既能用于地质导向指导钻进,又能对复杂井、复杂地层的含油气情况进行评价。近年来,随着随钻测量技术的快速发展,对高温或超高温测井仪器多扇区测量功能、智能轨迹导向的要求日益增高,迫切需要能够进行高速并行数据处理、动态信号分析的随钻测量行业解决方案。

系统概述

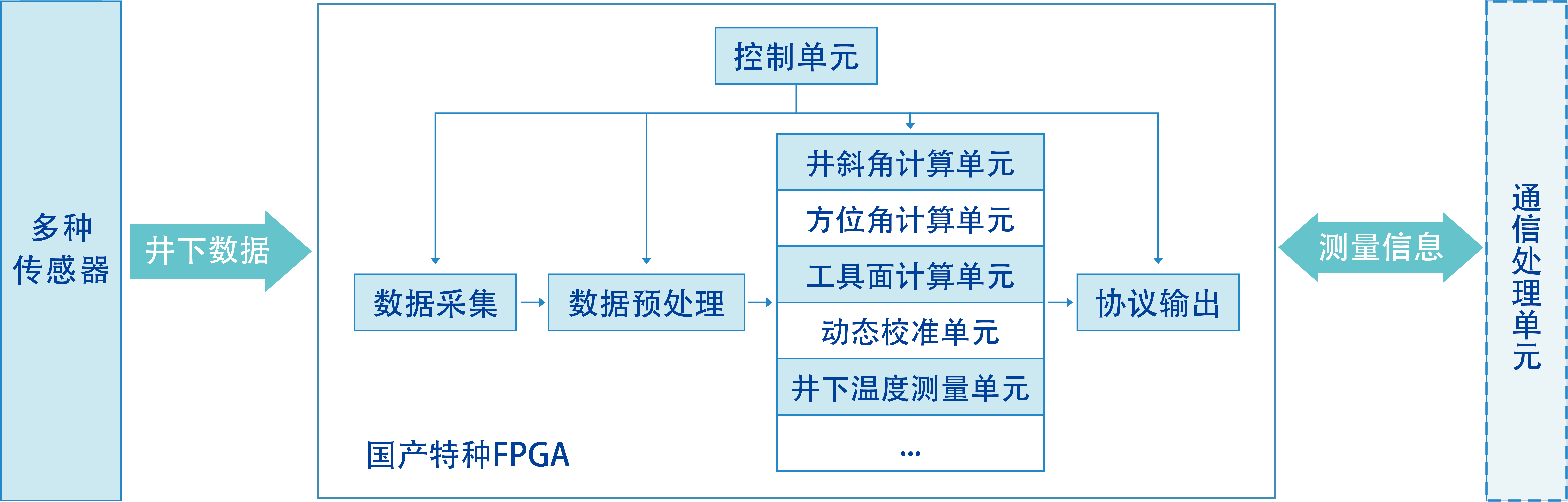

中科亿海微多扇区随钻测量系统为石油测井中地质测量、地质信息采集、井下岩石或流体的物理特性分析提供了完整解决方案。该方案利用了FPGA芯片天然的高灵活性和算法并行性优势,采用中科亿海微号特种可编程逻辑芯片实现随钻测量系统、测井仪等设备中地质信息采集、复杂信号实时处理和外设器件控制等功能,进而提升测井系统的性能及扇区分辨率。



系统参数

最高工作温度 175℃
井斜角 测量范围0°-180°,测量精度±0.15°
方位角 测量范围0°-360°,测量精度±0.15°
磁性工具面(MTF) 测量范围0°-360°,测量精度±1.0°
高边工具面(HTF) 测量范围0°-360°,测量精度±1.0°
扇区分辨率 15°-360°

相关资料

亿海微宣传册2023V1.2

亿海神针系列EQ6GL9型FPGA封装说明

AP006-基于EQ6GL9的近钻头随钻测量系统应用手册V1.0
